Stumpf – Mitte Laibung – Multifunktionsband mit Dichtstoff (extra Schallschutz)
In Außenwänden mit WDVS-Fassade
- 2D-Details
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Multifunktionsband / illbruck TP652 trioplex+
- Mitte : Multifunktionsband / illbruck TP652 trioplex+
- innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(für erhöhte Schallschutzanforderungen)
Download

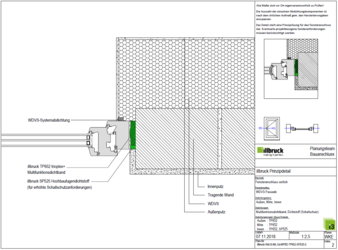

Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Multifunktionsband / illbruck TP652 trioplex+
- Mitte : Multifunktionsband / illbruck TP652 trioplex+
- innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(für erhöhte Schallschutzanforderungen)
Download
Download
- Beispielberechnungen Isothermen und Feuchte
Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.
Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.
Lastannahmen:
- Innen : 20°C und 50% rel. Feuchte
- Außen : -5°C und 80% rel. Feuchte
- Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
- Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.
Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Multifunktionsband / illbruck TP652 trioplex+
- Mitte : Multifunktionsband / illbruck TP652 trioplex+
- innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(für erhöhte Schallschutzanforderungen)
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Multifunktionsband / illbruck TP652 trioplex+
- Mitte : Multifunktionsband / illbruck TP652 trioplex+
- innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(für erhöhte Schallschutzanforderungen)
- 3D-Details
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Multifunktionsband / illbruck TP652 trioplex+
- Mitte : Multifunktionsband / illbruck TP652 trioplex+
- innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(für erhöhte Schallschutzanforderungen)
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Multifunktionsband / illbruck TP652 trioplex+
- Mitte : Multifunktionsband / illbruck TP652 trioplex+
- Innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(für erhöhte Schallschutzanforderungen)
