Stumpf-Mitte Laibung-Leiste/Schaum/Leiste

2D-Details Variante 1 (Holzleisten mit Band)

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP601 illmod a
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Band / illbruck TP601 illmod i

Download

• illbruck-Mo-St-ML-Sd-LSL-Holzleiste-FM230-Holzleiste-O-index_2.pdf

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP601 illmod a
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Band / illbruck TP001 illmod i

Download

• illbruck-Mo-St-ML-Sd-LSL-Holzleiste-FM230-Holzleiste-S-index_2.pdf

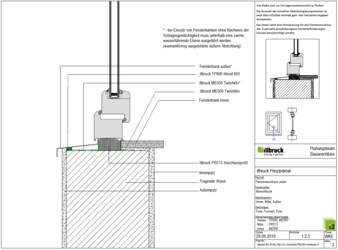

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung / illbruck PR013 Anschlussprofil
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Mo-St-ML-Sd-LSL-Holzleiste-FM230-Holzleiste-U-index_2.pdf

2D/3D-Details Variante 2 (Flachleiste und Kammerleiste)

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Leiste / illbruck TR530 illmod a-Kammerleiste
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Leiste / illbruck TR510 illmod i-Flachleiste

Download

• illbruck-Mo-St-ML-Sd-LSL-TR530-FM230-TR510-O-index_2.pdf

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Leiste / illbruck TR530 illmod a-Kammerleiste
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Leiste / illbruck TR510 illmod i-Flachleiste

Download

• illbruck-Mo-St-ML-Sd-LSL-TR530-FM230-TR510-S-index_2.pdf

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Mo-St-ML-Sd-LSL-TR530-FM230-TR510-U-index_2.pdf

2D/3D-Details Variante 3 (Kammerleisten)

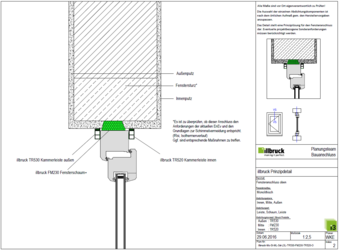

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Leiste / illbruck TR530 Kammerleiste Außen
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Leiste / illbruck TR520 Kammerleiste Innen

Download

• illbruck-Mo-St-ML-Sd-LSL-TR530-FM230-TR520-O-index_2.pdf

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Leiste / illbruck TTR530 Kammerleiste Außen
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Leiste / illbruck TR520 Kammerleiste Innen

Download

• illbruck-Mo-St-ML-Sd-LSL-TR530-FM230-TR520-S-index_2.pdf

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung / illbruck PR013 Anschlussprofil
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Mo-St-ML-Sd-LSL-TR530-FM230-TR520-U-index_2.pdf
