Stumpf - vor der Wand - Folie
In Außenwänden mit WDVS-Fassade
- 2D-Details - vor der Wand - Folie - Winkelmontage - Folie von außen verklebt

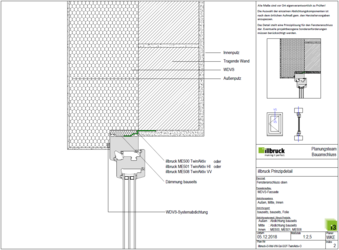

Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung
- Innen : Folie / illbruck ME500 TwinAktiv
Vor Montage des WDVS übernimmt die Folie die Aufgabe der Interimsabdichtung gegen Schlagregen. Im Fertigzustand der Fassade liegt die Folie dann "auf der warmen Seite" der Taupunktisotherme und übernimmt dauerhaft die Funktion der inneren Abdichtung.
Hinweis: Die UV-Beständigkeit der ME500 liegt bei ca. 3 Monaten, daher muss das WDVS innerhalb dieser Zeitspanne fertiggestellt sein. Sind längere Interimszeiträume geplant, kann die illbruck ME501 TwinAktiv HI (max. 12 Monate UV-beständig) verwendet werden.
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500
- Mitte : Dämmung
- innen : Folie / illbruck ME500
Die Folie dient im ersten Stadium zum äußeren Schlagregenschutz (Interimsabdichtung) und wird nach Montage der Fassade zur inneren Abdichtungsebene
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung
- innen : Folie / illbruck ME500 TwinAktiv
- 2D-Details - vor der Wand - Folie - Winkelmontage - Folie wechseleitig verklebt
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung
- Innen : Folie / illbruck ME500 TwinAktiv
Vor Montage des WDVS übernimmt die Folie die Aufgabe der Interimsabdichtung gegen Schlagregen. Im Fertigzustand der Fassade liegt die Folie dann "auf der warmen Seite" der Taupunktisotherme und übernimmt dauerhaft die Funktion der inneren Abdichtung.
Hinweis: Die UV-Beständigkeit der ME500 liegt bei ca. 3 Monaten, daher muss das WDVS innerhalb dieser Zeitspanne fertiggestellt sein. Sind längere Interimszeiträume geplant, kann die illbruck ME501 TwinAktiv HI (max. 12 Monate UV-beständig) verwendet werden.
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500
- Mitte : Dämmung
- innen : Folie / illbruck ME500
Die Folie dient im ersten Stadium zum äußeren Schlagregenschutz (Interimsabdichtung) und wird nach Montage der Fassade zur inneren Abdichtungsebene
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung
- innen : Folie / illbruck ME500 TwinAktiv
- Beispielberechnungen Isothermen und Feuchte
Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.
Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.
Lastannahmen:
- Innen : 20°C und 50% rel. Feuchte
- Außen : -5°C und 80% rel. Feuchte
- Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
- Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.
Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : ./.
- innen : Folie / illbruck ME500 TwinAktiv
Vor Montage des WDVS übernimmt die Folie die Aufgabe der Interimsabdichtung gegen Schlagregen. Im Fertigzustand der Fassade liegt die Folie dann "auf der warmen Seite" der Taupunktisotherme und übernimmt dauerhaft die Funktion der inneren Abdichtung.
Hinweis: Die UV-Beständigkeit der ME500 liegt bei ca. 3 Monaten, daher muss das WDVS innerhalb dieser Zeitspanne fertiggestellt sein. Sind längere Interimszeiträume geplant, kann die illbruck ME501 TwinAktiv HI (max. 12 Monate UV-beständig) verwendet werden.
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung
- innen : Folie / illbruck ME500 TwinAktiv
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung
- innen : Folie / illbruck ME500 TwinAktiv
- 3D-PDF
Abdichtungssystem Fensteranschluss Ecke unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugendichtstoff
Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.
