Anwendungsdetails

Hocheffiziente Abdichtungskonzepte für Fenster


Monolithische Außenwand

„Stein auf Stein“ – diese als Mauerwerk bezeichnete monolithische Bauweise für massive Wände ist in Deutschland seit Jahrhunderten flächendeckend vertreten. Mit der Energiekrise der 1970er-Jahre und den nachfolgend steigenden energetischen Anforderungen schien sie plötzlich passé zu sein. Inzwischen bringen aber die Hersteller neue hochdämmende Steine und thermisch getrennte Sturzkonstruktionen auf dem Markt. Für den Neubau bedeutet das vielseitige Chancen. Bei der Sanierung bestehender Gebäude ist jedoch besondere Vorsicht geboten. Isothermen- und Feuchteberechnungen sind hier empfehlenswert.

Wir zeigen Ihnen, wie man Fenster fachgerecht abdichtet:

Stumpf - Mitte Laibung - Multifunktionsband

Stumpf-Mitte Laibung-Multifunktionsband

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Mitte Laibung - Folie/Schaum/Folie

Stumpf-Mitte Laibung-Folie/Schaum/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Mitte Laibung - Folie/Schaum/Band

Stumpf-Mitte Laibung-Folie/Schaum/Band

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Mitte Laibung - Band/Schaum/Band

Stumpf-Mitte Laibung-Band/Schaum/Band

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Mitte Laibung - Band/Schaum/Folie

Stumpf-Mitte Laibung-Band/Schaum/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Mitte Laibung - Folie/Schaum/Dichtstoff

Stumpf-Mitte Laibung-Folie/Schaum/Dichtstoff

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Mitte Laibung - Leiste/Schaum/Leiste
Anschlag - Band/Multifunktionsband

Anschlag - Band/Multifunktionsband

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Anschlag - Band/Schaum/Folie

Anschlag - Band/Schaum/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Anschlag - Band/Schaum/Dichtstoff

Anschlag - Band/Schaum/Dichtstoff

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Bodentief und erdberührt

Bodentief

Erdberührt


Wärmedämmverbundsystem-Fassade (WDVS)

1957 in Berlin zum ersten Mal eingesetzt, gehört das Wärmedämmverbundsystem (WDVS) mittlerweile zu den meistgebauten Fassadentypen in Deutschland. Europaweit werden Wärmedämmverbundsysteme jährlich an rund 170 Mio. m² Fassadenfläche eingesetzt. Die Funktionsweise der WDVS-Fassade wird gut durch eine der ursprünglichen Bezeichnungen beschrieben: Thermohaut. Vor der tragenden Wand wird ein System aus einer Dämmschicht, einer Putzträgerschicht und einer Oberflächenschicht angebracht. Zur Wärmebrückenreduzierung liegen die Fenster häufig in einer Ebene mit dem Dämmsystem – also vor der massiven Wand. Um Schwachstellen zu vermeiden, ist eine genaue Abstimmung der Schnittstellen notwendig. Unser Archiv versammelt die wichtigsten Hinweise für eine luftdichte Abdichtung und optimalen Schallschutz.

Stumpf - vor der Wand - Multifunktionsband/Vorwandmontage

illbruck Vorwandmontage-System

Stumpf - vor der Wand - nur Folie innen (Winkelmontage / Ankermontage)

Folienabdichtung

Abdichtungsebene: Abdichtungsart/Referenzprodukt

  • Außen  : Folie / illbruck ME500 TwinAktiv
  • Mitte    : Dämmung
  • Innen   : Folie / illbruck ME500 TwinAktiv
    (Zum Zeitpunkt der Fenstermontage ist nur die innere
    Abdichtung hertsellbar. Die äußere Abdichtung und die
    Fugendämmung werden erst bei Montage des WDVS
    hergestellt. Die Folie übernimmt auch die Außenabdichtung
    als Interimsabdichtung bis das WDVS errichtet wird )
Stumpf - außenbündig Laibung - Multifunktionsband

Multifunktionsband

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Multifunktionsband extra Schallschutz

Multifunktionsband mit Dichtstoff
für hohe Schallschutzanforderungen

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Folie/Schaum/Folie

Folie/Schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Folie/Schaum/Dichtstoff

Folie/Schaum/Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Folie/Schaum/Band

Folie/Schaum/Band

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Band/Schaum/Band

Band/Schaum/Band

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Band/Schaum/Folie

Band/Schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - außenbündig Laibung - Band/Schaum/Dichtstoff

Band/Schaum/Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Band/Schaum/Band

Band/Schaum/Band

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Band/Schaum/Folie

Band/Schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Band/Schaum/Dichtstoff

Band/Schaum/Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Multifunktionsband

Multifunktionsband

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Multifunktionsband mit Dichtstoff (extra Schallschutz)

Multifunktionsband mit Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Folie/Schaum/Band

Mitte Laibung Folie/schaum/Band

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Folie/Schaum/Folie

Mitte Laibung Folie/schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Mitte Laibung - Folie/Schaum/Dichtstoff

Mitte Laibung Folie/Schaum/Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Band/Schaum/Band

innenbündig Laibung- Band/Schaum/Band

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Band/Schaum/Folie

innenbündig Laibung- Band/Schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Band/Schaum/Dichtstoff

innenbündig Laibung- Band/Schaum/Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Folie/Schaum/Band

innenbündig Laibung- Folie/Schaum/Band

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Folie/Schaum/Folie

innenbündig Laibung- Folie/Schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Folie/Schaum/Dichtstoff

innenbündig Laibung- Folie/Schaum/Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Multifunktionsdichtband

innenbündig Laibung- Multifunktionsdichtband

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - innenbündig Laibung- Multifunktionsdichtband mit Dichtstoff (extra Schallschutz)

innenbündig Laibung- Multifunktionsdichtband mit Dichtstoff

Abdichtungsebene: Abdichtungsart/Referenzprodukt

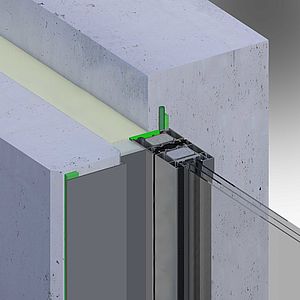

Anschlag - Sanierungsvarianten Plattenbau

Anschlag Band/Schaum/Folie

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Bodentief und erdberührt

Bodentief/Balkon

Bodentief/Erdberührt


Massive zweischalige Außenwand

Zweischalige Mauerwerkkonstruktionen sind besonders in Norddeutschland weit verbreitet. Die Vormauerschale – bekannt als Klinkerfassade – erfüllt hier nicht nur ästhetische Funktionen. Die Verblendung schützt die dahinterliegende Dämmebene und die tragende Mauerwerksschale. Eine fachgerechte Abdichtung der Fensteranschlüsse muss dieser Funktionsverteilung gerecht werden: außen schlagregendicht an die Klinkerschicht angeschlossen, sauber und ohne Hohlräume an die Dämmschicht angebracht und innen lückenlos luftdicht. Machen Sie sich mit den bewährten Konzepten vertraut.

In der Dämmebene - Band/Multifunktionsband/Vorwandmontage

illbruck Vorwandmontage-System

Typ 2

Typ 3

In der Dämmebene - Dichtstoff/Multifunktionsband/Vorwandmontage

illbruck Vorwandmontage-System

Typ 3

In der Dämmebene - Band/Schaum/Folie/Vorwandmontage - Rollladenkasten

Stumpf - in der Dämmebene - Band/Schaum/Folie/Vorwandmontage - Rollladenkasten

Abdichtungsebene : Abdichtungsart / Referenzprodukt

In der Dämmebene - Band/Schaum/Folie (auch unten mit Rollschicht)

Stumpf - in der Dämmebene - Band/Schaum/Folie

Auch mit Rollschicht im unteren Anschluss

Abdichtungsebene : Abdichtungsart / Referenzprodukt

In der Dämmebene - Dichtstoff/Schaum/Folie

Stumpf - in der Dämmebene - Band/Schaum/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

In der Dämmebene - Band/Dämmung/Folie

Stumpf - in der Dämmebene - Band/Dämmung/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

  • Außen : Band / illbruck TP600 illmod 600
  • Mitte   : Dämmung
  • innen  : Folie / illbruck TwinAktiv ME500 / ME501 / ME508

    (Die Ausrüstung der Dämmebene entfällt, da die Mineraldämmung der
    Klinker-Fassade direkt an den Rahmenrücken angeschoben wird.)
In der Dämmebene - Dichtstoff/Dämmung/Folie

Stumpf - in der Dämmebene - Band/Dämmung/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

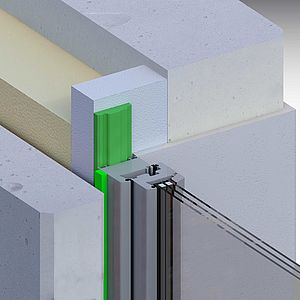

In der Dämmebene - Sanierungsvarianten für Fertigteilbau / Sandwichkonstruktion
Bodentief und erdberührt

Bodentief

Abdichtungsebene : Abdichtungsart / Referenzprodukt


Vorgehängte hinterlüftete Fassade (VHF)

Eine besondere Ausführungsvariante der zweischaligen Außenwand ist die vorgehängte hinterlüftete Fassade (VHF). Die Wärmedämmung befindet sich hier außen auf der tragenden Wand, sodass eine lückenlose und wärmebrückenarme Ausführung entsteht. Für die geforderte Energiebilanz des Gebäudes bietet diese Konstruktionsart dank ihrer großen Anpassungsfähigkeit besondere Vorteile. Jedoch ist insbesondere für die Fenstermontage in der Dämmebene eine detailreiche Planung notwendig und es sollten zudem Sicherungsmaßnahmen während der Bauphase eingeleitet werden. Umfassende Hinweise zu den gängigen Vorgehensweisen finden Sie in unserem Archiv.

Stumpf - in der Dämmebene - Band/Schaum/Folie

Stumpf - in der Dämmebene - Band/Schaum/Folie

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Stumpf - Zargenmontage in der Dämmebene - Band/Multifunktionsband

Stumpf - in der Dämmebene - Band/Multifunktionsband/Vorwandmontage

Abdichtungsebene : Abdichtungsart / Referenzprodukt

Besonderheit: illbruck Vorwandmontage-System Typ 3


Außenwand in Holzbauweise

In Nordamerika und Skandinavien ist der Holzrahmenbau die häufigste Bauweise für ein- und zweigeschossige Wohnhäuser. In Mitteleuropa verbreitete er sich mit dem Aufkommen von Fertighäusern in Holztafelbauweise und gewinnt so rasch an Popularität. Eine Reihe von Vorteilen hat diese Bauweise mittlerweile auch im anspruchsvollen Eigenheimbau hoffähig gemacht: Holzrahmenbauten lassen sich besonders schnell und kostengünstig errichten, gleichzeitig bieten sie gute Wärmedämmwerte und damit einen geringen Energieverbrauch. Auf der anderen Seite sind die verwendeten Materialien jedoch sehr feuchteempfindlich. Umso wichtiger ist eine fachgerecht ausgeführte Abdichtung – insbesondere im Bereich der Fensteranschlüsse und der Luftdichtheitsschicht.

Stumpf - Mitte Laibung - Multifunktionsband
Stumpf - Mitte Laibung - Multifunktionsband mit Dichtstoff (extra Schallschutz)
Stumpf - Mitte Laibung - Folie/Schaum/Band
Stumpf - Mitte Laibung - Folie/Schaum/Folie
Stumpf - Mitte Laibung - Folie/Schaum/Dichtstoff
Stumpf - Mitte Laibung - Band/Schaum/Band

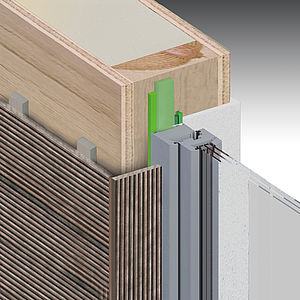

Stumpf - Mitte Laibung - Band/Schaum/Dichtstoff
Stumpf - Mitte Laibung - Band/Schaum/Folie
Stumpf - Außenbündig Laibung - Multifunktionsband (mit WDVS)

Abdichtungssystem Fensteranschluss

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Außenbündig Laibung - Folie/Schaum/Folie (mit WDVS)

Abdichtungssystem Fensteranschluss

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Stumpf - Außenbündig Laibung - Band/Schaum/Folie (mit WDVS)

Abdichtungssystem Fensteranschluss

Abdichtungsebene: Abdichtungsart/Referenzprodukt
