bauanschluss.info: Stumpf - vor der Wand - Multifunktionsband/Vorwandmontage

Zargen-Geometrie / illbruck Vorwandmontage-System-Typen - DWG / DXF / PDF

illbruck Vorwandmontage-System PRO

illbruck Vorwandmontage-System SMART

Vorwandmontage-System SMART mit verschiedenen Ausladungen

Download

DWG - Datei 34 KB
DXF - Datei 253 KB
PDF - Datei 173 KB

2D-Details Vorwandmontage-System Typ 1

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 1

Download

illbruck-Wd-Vz1-Sd-Mfb-TP652-TP652-TP652-O-index_2.pdf 308 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 1

Download

illbruck-Wd-Vz1-Sd-Mfb-TP652-TP652-TP652-S-Index_2.pdf 310 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 1

Download

illbruck-Wd-Vz1-Sd-Mfb-TP652-TP652-TP652-U-index_2.pdf 308 KB

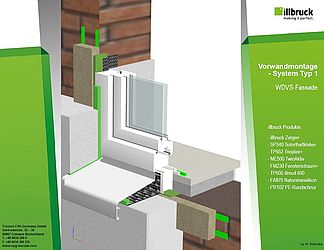

3D-PDF Vorwandmontage-System Typ 1 Band/Schaum/Folie

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 1

Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

Download

illbruck_Vorwandmontage-System_Typ_1b.pdf 1 MB

3D-PDF Vorwandmontage-System Typ 1 Multifunktionsband

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 1

Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

Download

3D-PDF 2 MB

Beispielberechnungen Isothermen und Feuchte VWMS Typ 1

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

3D-Details Vorwandmontage-System Typ 1

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 1

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 1

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 1

2D-Details Vorwandmontage-System Typ 1 mit Rollladen

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Multifunktionsband / illbruck TP021 illmod duo RK
innen : Multifunktionsband / illbruck TP021 illmod duo RK

Besonderheit: illbruck Vorwandmontage-System Typ 1

Multifunktionsband speziell für Ausatzkästen entwickelt

Download

illbruck-Wd-Vz1-Sd-MFB-TP021-TP652-ME500-RK-O-index_2.pdf 302 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 1

Download

illbruck-Wd-Vz1-Sd-MFB-TP021-TP652-ME500-RK-S-index_2.pdf 223 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie/ illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 1

Download

illbruck-Wd-Vz1-Sd-MFB-TP021-TP652-ME500-RK-U-index_2.pdf 221 KB

Beispielberechnungen Isothermen und Feuchte VWMS Typ 1 mit Rollladen

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck ME500 TwinAktiv
Mitte : Multifunktionsband / illbruck TP021 illmod duo RK
innen : Multifunktionsband / illbruck TP021 illmod duo RK

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

2D-Details Vorwandmontage-System Typ 2

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 2

Download

illbruck-Wd-Vz2-Sd-Mfb-TP652-FM230-ME500-O-Index_2.pdf 368 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 2

Download

illbruck-Wd-Vz2-Sd-Mfb-TP652-FM230-ME500-S-Index_2.pdf 364 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 2

Download

illbruck-Wd-Vz2-Sd-Mfb-TP652-FM230-ME500-U-Index_2.pdf 366 KB

Beispielberechnungen Isothermen und Feuchte VWMS Typ 2

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

3D-Details Vorwandmontage-System Typ 2

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontagesystem Typ 2

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 2

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 2

3D-PDF Vorwandmontage-System Typ 2

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 2

Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

Download

illbruck_3D-PDF_Vorwandmontage-System_Typ_2a-3.pdf 1 MB

2D-Details Vorwandmontage-System Typ 2 (extra Schallschutz)

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(bei erhöhten Schallschutzanforderungen)

Besonderheit: illbruck Vorwandmontage-System Typ 2

Download

illbruck-i3-Wd-VW-Za2-Sd-MMD-TP652-SP525-O-Index_2.pdf 223 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(bei erhöhten Schallschutzanforderungen)

Besonderheit: illbruck Vorwandmontage-System Typ 2

Download

illbruck-i3-Wd-VW-Za2-Sd-MMD-TP652-SP525-S-Index_2.pdf 226 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck TwinAktiv ME500 / ME501 / ME508
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck TwinAktiv ME500 / ME501 / ME508

Besonderheit: illbruck Vorwandmontage-System Typ 2

Download

illbruck-i3-Wd-VW-Za2-Sd-MMD-TP652-SP525-U-Index_2.pdf 232 KB

Beispielberechnungen Isothermen und Feuchte VWMS Typ 2 (extra Schallschutz)

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff

(zusätzlich mit Dichtstoff zur Erhöhung der Fugen-Schalldämmung)

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff

(zusätzlich mit Dichtstoff zur Erhöhung der Fugen-Schalldämmung)

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck TwinAktiv ME500 / ME501 / ME508
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck TwinAktiv ME500 / ME501 / ME508

Besonderheit: illbruck Vorwandmontage-System Typ 2

3D-Details Vorwandmontage-System Typ 2 (extra Schallschutz)

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(bei erhöhten Schallschutzanforderungen)

Besonderheit: illbruck Vorwandmontage-System Typ 2

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
(bei erhöhten Schallschutzanforderungen)

Besonderheit:illbruck Vorwandmontage-System Typ 2

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 2

2D-Details Vorwandmontage-System Typ 3

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 3

Download

illbruck-Mo-WD-Sd-VZ-T3-Mfb-TP652-ME500-FM230-O-index_2.pdf 255 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Multifunktionsband / illbruck TP652 trioplex+
Mitte : Multifunktionsband / illbruck TP652 trioplex+
innen : Multifunktionsband / illbruck TP652 trioplex+

Besonderheit: illbruck Vorwandmontage-System Typ 3

Download

illbruck-Mo-WD-Sd-VZ-T3-Mfb-TP652-ME500-FM230-S-index_2.pdf 330 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

Besonderheit: illbruck Vorwandmontage-System Typ 3

Download

illbruck-Mo-WD-Sd-VZ-T3-Mfb-TP652-ME500-FM230-U-index_2.pdf 328 KB

Beispielberechnungen Isothermen und Feuchte VWMS Typ 3

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
