Stumpf–in der Dämmebene - Sandwichkonstruktion Varianten
In zweischaligen, massiven Außenwänden
- 2D-Details Variante Band/Multifunktionsband
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Multifunktionsband / illbruck TP658 trioplex SFI
- innen : Multifunktionsband / illbruck TP658 trioplex SFI
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Multifunktionsband / illbruck TP658 trioplex SFI
- innen : Multifunktionsband / illbruck TP658 trioplex SFI

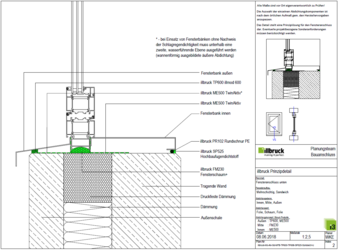

Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- Beispielberechnungen Isothermen und Feuchte - Band/Multifunktionsband
Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.
Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.
Lastannahmen:
- Innen : 20°C und 50% rel. Feuchte
- Außen : -5°C und 80% rel. Feuchte
- Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
- Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.
Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Multifunktionsband / illbruck TP658 trioplex SFI
- innen : Multifunktionsband / illbruck TP658 trioplex SFI
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Multifunktionsband / illbruck TP658 trioplex SFI
- innen : Multifunktionsband / illbruck TP658 trioplex SFI
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- 2D-Details Variante Band/Schaum/Folie
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / ME500 TwinAktiv
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- Beispielberechnungen Isothermen und Feuchte - Band/Schaum/Folie
Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.
Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.
Lastannahmen:
- Innen : 20°C und 50% rel. Feuchte
- Außen : -5°C und 80% rel. Feuchte
- Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
- Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.
Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- 2D-Details Variante Band/Schaum/Dichtstoff
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP00 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugendichtstoff
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / SP525 Hochbaufugendichtstoff
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- Beispielberechnungen Isothermen und Feuchte - Band/Schaum/Dichtstoff
Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.
Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.
Lastannahmen:
- Innen : 20°C und 50% rel. Feuchte
- Außen : -5°C und 80% rel. Feuchte
- Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
- Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.
Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- 3D-Details Variante Band/Schaum/Dichtstoff
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
