bauanschluss.info: Stumpf – Mitte Laibung

2D-Details Variante mit Holzfassade

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Download

illbruck-St-Hs-Sd-BSF-TP600-FM230-ME500-O-index_2.pdf 199 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Download

illbruck-St-Hs-Sd-BSF-TP600-FM230-ME500-S-index_2.pdf 200 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Formteil
innen : Folie / illbruck ME500 TwinAktiv

Download

illbruck-St-Hs-Sd-BSF-TP600-FM230-ME500-U-index_2.pdf 203 KB

Beispielberechnungen Isothermen und Feuchte mit Holzfassade

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

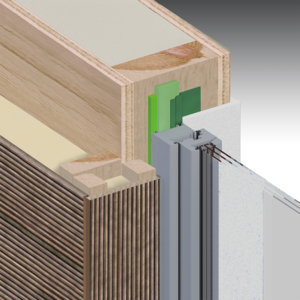

3D-Details Variante mit Holzfassade

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

3D-PDF mit Holzfassade

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

Download 3D-PDF

3D-PDF_illbruck-Hs-St-ML-Sd-BSF-TP600-FM230-ME500-Holzfassade.pdf

2D-Details Variante mit WDVS

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Download

illbruck-St-Hs-Sd-BSF-TP600-FM230-ME500-WDVS-O-Index_2.pdf 209 KB

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Band / illbruck TP600 illmod 600
Mitte : Schaum / illbruck FM230 Fensterschaum+
innen : Folie / illbruck ME500 TwinAktiv

Download

illbruck-St-Hs-Sd-BSF-TP600-FM230-ME500-WDVS-U-Index_2.pdf 214 KB

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

Außen : Folie / illbruck ME500 TwinAktiv
Mitte : Dämmung / illbruck PR013 Anschlussprofil
innen : Folie / illbruck ME500 TwinAktiv

Beispielberechnungen Isothermen und Feuchte mit WDVS

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.

Lastannahmen:

Innen : 20°C und 50% rel. Feuchte
Außen : -5°C und 80% rel. Feuchte

Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
