Anschlag - Band/Schaum/Dichtstoff
- 2D-Details

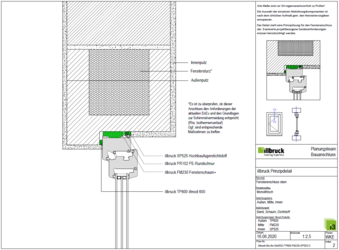

Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
- Beispielberechnungen Isothermen und Feuchte
Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.
Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte an und in der Konstruktion.
Lastannahmen:
- Innen : 20°C und 50% rel. Feuchte
- Außen : -5°C und 80% rel. Feuchte
- Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
- Taupunkt 10°C (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.
Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Hinweis: Ungedämmte Sturzbereiche sind hochgradig schimmelgefährdet, daher sind Zusatzmaßnahmen unbedingt erforderlich. Hier ein Extrembeispiel mit deutlichem Feuchteausfall.
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Bei thermisch gedämmten Sturzbereichen ist keine Schimmelgefahr erkennbar.
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum/ illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Dämmung / illbruck PR013 Anschlussprofil
- innen : Folie / illbruck ME500 TwinAktiv
- 3D-PDF
Abdichtungssystem Fensteranschluss Ecke unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck ME500 TwinAktiv
Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.
- 3D-Details
Abdichtungssystem Fensteranschluss oben
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss seitlich
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Band / illbruck TP600 illmod 600
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Dichtstoff / illbruck SP525 Hochbaufugen-Dichtstoff
Abdichtungssystem Fensteranschluss unten
Abdichtungsebene: Abdichtungsart/Referenzprodukt
- Außen : Folie / illbruck ME500 TwinAktiv
- Mitte : Schaum / illbruck FM230 Fensterschaum+
- innen : Folie / illbruck ME500 TwinAktiv
