Stumpf–in der Dämmebene–Band/Schaum/Folie

2D-Details Variante 1

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-O-Index_2.pdf

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-S-Index_2.pdf

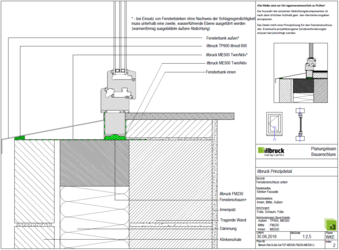

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-U-Index_2.pdf

Beispielberechnungen Isothermen und Feuchte Variante 1

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte  an und in der Konstruktion.

Lastannahmen:

• Innen  : 20°C und 50% rel. Feuchte
• Außen : -5°C und 80% rel. Feuchte

1. Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
2. Taupunkt                 10°C  (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv



Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Schaum / illbruck FM230 Fensterschaum+

• innen  : Folie / illbruck ME500 TwinAktiv

3D-PDF Vaniante 1

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv



Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

•
  3D-PDF-illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500.pdf

2D-Details Variante 2

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-V2-O-index2.pdf

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-V2-S-index2.pdf

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-V2-U-index2.pdf

Beispielberechnungen Isothermen und Feuchte Variante 2

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte  an und in der Konstruktion.

Lastannahmen:

• Innen  : 20°C und 50% rel. Feuchte
• Außen : -5°C und 80% rel. Feuchte

1. Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
2. Taupunkt                 10°C  (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv



Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Schaum / illbruck FM230 Fensterschaum+

• innen  : Folie / illbruck ME500 TwinAktiv

3D-Details Variante 2

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung
• innen  : Folie / illbruck ME500 TwinAktiv

3D-PDF Variante 2

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv



Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

•
  illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500_V2.pdf 1 MB

2D-Details Variante 3 (auch mit Rollschicht unten)

Anmerkung: Die Herstellung der 'Fugendämmung' mit Schaum entfällt hier, da diese Ebene durch das Folgegewerk ergänzt wird. (Mineralfaserdämmung wird direkt an den Blendrahmen angesetzt)

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung
• innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BF-TP600-FM230-ME500-V3-O-index2.pdf

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung
• Innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BF-TP600-FM230-ME500-V3-S-index2.pdf

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung
• Innen  : Folie / illbruck ME500 TwinAktiv

Download

• illbruck-Ms-An-Sd-BF-TP600-FM230-ME500-V3-U-index2.pdf

Abdichtungssystem Fensteranschluss unten mit Rollschicht

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Dichtstoff / illbruck SP525 Hochbau-Fugendichtstoff
• Mitte   : Dämmung
• Innen  : Folie / illbruck ME500 TwinAktiv

   Schleppfolie : illbruck ME220 EPDM-Folie Außen

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-Rollschicht-1-index_2.pdf

Abdichtungssystem Fensteranschluss unten mit Rollschicht

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung
• Innen  : Folie / illbruck ME500 TwinAktiv

    Schleppfolie: illbruck ME220 EPDM-Folie Außen

Download

• illbruck-Ms-An-Sd-BSF-TP600-FM230-ME500-Rollschicht-2-index2.pdf

Beispielberechnungen Isothermen und Feuchte Variante 3

Beispielberechnungen der Isothermenverläufe und der relativen Feuchte auf Grundlage bauüblicher Materialien.

Sie dienen der Kontrolle des Verlaufes der beiden wichtigen Isothermen (Taupunkt und Schimmelgrenze) und veranschaulichen möglicherweise vorhandene Feuchtigkeitsanreicherungen oder sogar Staufeuchte  an und in der Konstruktion.

Lastannahmen:

• Innen  : 20°C und 50% rel. Feuchte
• Außen : -5°C und 80% rel. Feuchte

1. Schimmelgrenze 13°C (Blau): Sie darf die raumseitigen Laibungsoberflächen nicht berühren, sonst droht Schimmelgefahr.
2. Taupunkt                 10°C  (Rot): Sie zeigt an, wo sich der Taupunkt befindet. Dieser darf nicht auf der warmen Seite der Dampfbremse liegen und schon gar nicht an den Laibungsoberflächen.

Hinweis: Bei abweichender Materialwahl und Geometrie können die Darstellungsergebnisse variieren.

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung /
• innen  : Folie / illbruck ME500 TwinAktiv



Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung /
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung /

• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung /

• innen  : Folie / illbruck ME500 TwinAktiv

3D-Details Variante 3

Anmerkung: Die Herstellung der 'Fugendämmung' mit Schaum entfällt hier, da diese Ebene durch das Folgegewerk ergänzt wird. (Mineralfaserdämmung wird direkt an den Blendrahmen angesetzt)

Abdichtungssystem Fensteranschluss oben

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss seitlich

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Dämmung
• innen  : Folie / illbruck ME500 TwinAktiv

Abdichtungssystem Fensteranschluss unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Folie / illbruck ME500 TwinAktiv
• Mitte   : Dämmung
• innen  : Folie / illbruck ME500 TwinAktiv

3D-PDF Vaniante 3

Abdichtungssystem Fensteranschluss Ecke unten

Abdichtungsebene: Abdichtungsart/Referenzprodukt

• Außen : Band / illbruck TP600 illmod 600
• Mitte   : Schaum / illbruck FM230 Fensterschaum+
• innen  : Folie / illbruck ME500 TwinAktiv



Hinweis: Bitte das 3D-PDF nach dem Download unbedingt nur mit dem kostenlosen Adobe Acrobat Reader öffnen, da sonst die 3D-Funktionen nicht laufen.

Download

• illbruck-3D-Ms-An-Sd-BF-TP600-ME500_V3.pdf
